寫字樓辦公室空間裝修布線系統知識

辦公室布線的信息插座作為布線系統的水平子系統一部分，不管企業的辦公應用如何變化，辦公室綜合布線需要滿足以下要求。



對電話的要求：利用電話交換機，將企業與外界有效地聯系起來，同時方便內部通話。

對電腦網絡的要求：綜合布線采用星形結構，能支持現在及今后的網絡應用——10Mb以太網、100Mb快速以太網、1000Mb千兆位以太網。

對圖像傳輸方面的需求：模擬圖像、數字圖像、會議電視等。

現代化的辦公環境，通訊時刻要保證穩定可靠。在出現下面情況的時候，都要謹慎考慮布線系統：在新大樓修建前，在新大樓修建中，在舊樓改造時，在企業需遷新址時；在辦公室裝潢公司電話、電腦應用增加，而尚未采用綜合布線時；在企業以往的布線系統不能滿足需求時。



2、信息插座的安裝位置

辦公室布線網絡辦公室設計原則及實施

對于辦公樓環境而言，辦公空間有大開間，也有四壁的小房間。對這兩種形式下的工作區子系統的面板安裝采用不同的安裝方法。小房間不需要分隔板，信息插座只需安裝于墻上；對于大開間而言，選用以下兩種形式的安裝方法：



1）信息插座安裝于地面上

要求安裝于地面的金屬底盒應當是密封的、防水、防塵并可帶有升降的功能。此方法對于辦公室設計安裝造價較高。并且由于事先無法預知工作人員的辦公位置，因此靈活性不是很好，建議根據房間的功能用途確定位置后，作好預埋，但不適宜大量使用，以免影響美觀。

2）信息插座安裝于墻上

此方法在分隔板位置未確定情況下，可沿大開間四周的墻面每隔一定距離均勻地安裝RJ45埋入式插座。RJ45埋入式信息插座與其旁邊電源插座應保持20cm的距離，信息插座和電源插座的低邊沿線距地板水平面30cm。信息模塊與雙絞線壓接時，注意顏色標號配對，進行正確壓接。連接方式分為568A和568B兩種方式，兩種方式均可采用，但注意在一套系統方案中只能統一采取一種方式。

3、辦公室布線電纜走線方式

辦公室電纜可以直接走天花板架，放入線槽，埋入墻中，工業標準允許在接近連接地方引入結合點。

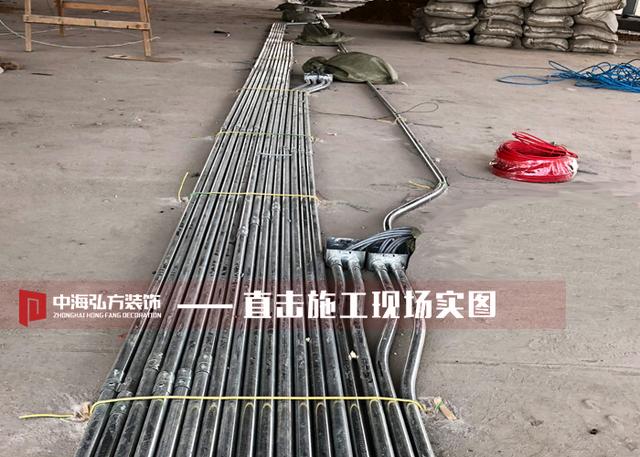

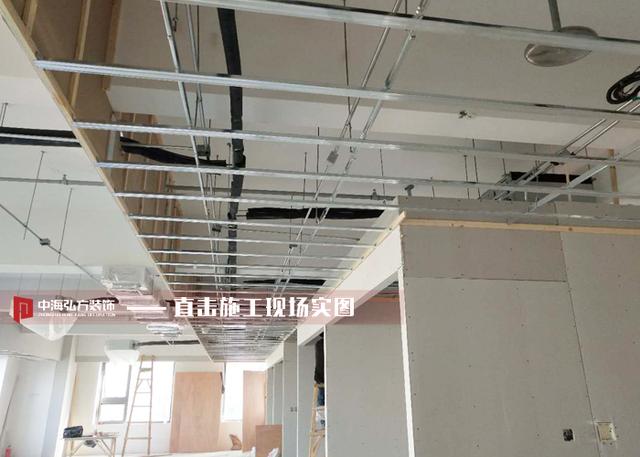

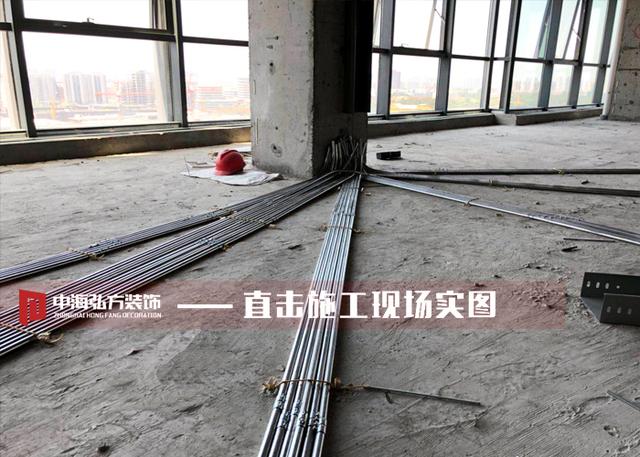

這種方式適用于大型建筑物。為水平線纜提供機械保護和支持的裝配式槽型電纜橋架，是一種閉合式金屬橋架，安裝在吊頂內，從弱電豎井引向設有信息點的房間，在由預埋在墻內的不同規格的鐵管，將線路引到墻上的暗裝鐵盒內。



線槽的材料為冷軋合金板，表面可進行相應處理，如鍍鋅、噴塑、烤漆等，線槽可以根據情況選用不同的規格。為保證線纜的轉彎半徑，線槽需配以相應規格的分支配件，以提供線路路由的轉彎自如。



為確保線路的安全，應使槽體有良好的接地端，金屬線槽、金屬軟管、金屬橋架及分配線機柜均需整體連接，然后接地，如不能確定信息出口準確位置，拉線時可先將線纜盤在吊頂內的出線口，待具體位置確定后，再引到信息出口。
